超声心动图的切面千变万化,每个超声医师掌握的可能不尽相同,但几个标准切面是所有超声医师及心血管医师所必须掌握的。胸骨旁左心室长轴切面是首先应该掌握的第一个基本切面,除右心房、腔静脉和肺动脉,约70%的心脏结构可以通过该切面显示。该切面也是判断升主动脉、左心房、左心室的大小、功能及瓣膜功能的基本切面之一。
版权归中华医学会所有。
未经授权,不得转载、摘编本刊文章,不得使用本刊的版式设计。
除非特别声明,本刊刊出的所有文章不代表中华医学会和本刊编委会的观点。
正常情况下,心脏位于胸腔纵隔,约2/3位于中线左侧,1/3在中线右侧,前面部分被胸骨和肺遮盖,下方为膈肌。这些周围组织也决定了几个常用的心脏超声透声窗(图1):①胸骨旁左缘切面;②心尖切面;③剑突下切面;④胸骨上窝切面。其中胸骨旁左心室长轴切面的获取方法(图2)是将超声探头置于胸骨旁左缘第3~4肋间,探头示标朝向被检者右肩,为了得到清晰图像,常常需要被检者左侧卧位,使心脏更贴近左侧胸壁,必要时嘱其屏气,减少肺气和胸腔脏器随呼吸运动的干扰。
需要注意的是,由于被检者体型和心脏的位置及方位朝向等都不同,实际操作时需轻微调整探头的位置和倾斜角度,以得到清晰、标准的胸骨旁左心室长轴切面图[1,2]。

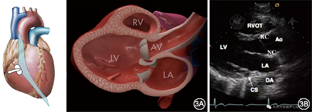

胸骨旁左心室长轴切面相当于将左心室纵切,解剖示意图和超声图像见图3,此切面可观察到:①心腔结构:左心房、左心室、右心室流出道;②主动脉根部和部分升主动脉;③二尖瓣和主动脉瓣;④室间隔与左心室后壁厚度及运动幅度;⑤心包;⑥冠状静脉窦。
注:LA左心房;LV左心室;RV右心室;AV主动脉瓣;RVOT右心室流出道;Ao主动脉;RC主动脉右冠瓣;NC主动脉无冠瓣;CS冠状静脉窦;DA降主动脉
注:RV右心室;LV左心室;AV主动脉瓣口流速;MV二尖瓣;PE心包积液;LA左心房

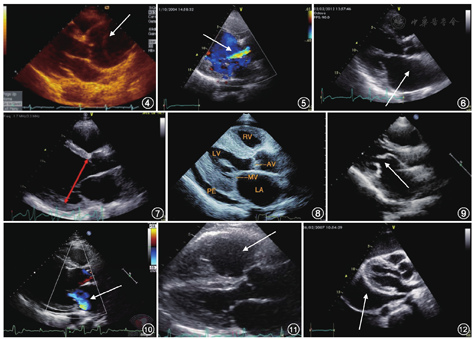

常规超声在此切面上需测量的内容及常见异常、注意事项[1,2,3]见表1。
部位 | 正常值 | 常见异常 | 常见疾病 | 注意事项 | |
---|---|---|---|---|---|
二维及彩色多普勒 | |||||
升主动脉 | <36 mm | 升主动脉增宽、升主动脉夹层(图4) | 高血压、动脉硬化、结缔组织病、马方(Marfan)综合征 | 测量时间点:舒张末期主动脉瓣关闭 | |
主动脉瓣 | 可见右冠瓣和无冠瓣 | 主动脉瓣钙化、狭窄及反流(图5) | 老年退行性瓣膜病常累及主动脉瓣 | 主动脉瓣狭窄时需注意有无瓣上或瓣下异常结构导致的狭窄 | |
左心房 | 前后径 | 左心房扩大(图6) | 高血压、房颤 | 收缩末期测量房壁内膜至内膜的最大垂直距离 | |
男性<3.9 cm | |||||
女性<3.7 cm | |||||
左心室 | 舒张末期室壁厚度<1.1 cm | 左心室扩大(图7)、左心室肥厚(图8) | 心肌病、冠心病高血压、心肌病、心肌淀粉 | 舒张末期测量内膜至内膜的垂直距离,取样线置于二尖瓣瓣尖水平并垂直于室壁 | |
左心室舒张末径男性<5.5cm女性<5.3cm | 样变等 | 老年人常见室间隔基底段增厚,亦称S形室间隔 | |||
二尖瓣 | 可见二尖瓣前后叶 | 二尖瓣钙化、二尖瓣狭窄(图9)、二尖瓣反流(图10) | 二尖瓣狭窄常见于风心病 | 此切面是观察有无二尖瓣脱垂的重要切面 | |
右心室 | 前后径<3.0 cm | 右心室扩大(图11) | 先天性心脏病、右心室容量负荷过重(三尖瓣反流)、右心室压力负荷过重(肺动脉高压) | 右心室大小一般为左心室的1/3~1/2,当左、右心室比例接近甚至右心室超过左心室时,提示右心室扩大 | |
心包 | 心包积液(图12) | 炎症、甲状腺疾病、肾功能不全、肿瘤等 | 微量生理性心包积液多位于左心室后壁房室沟处,且在舒张期消失 | ||
M型超声(心室波群) | |||||
左心室 | 常用于测量左心室内径和射血分数,正常值和常见异常同二维超声(图13) | 左心室流出道梗阻时SAM征(图14) | 舒张末期测量内膜至内膜的垂直距离,取样线置于二尖瓣瓣尖水平并垂直于室壁,当心尖上翘取样线不能垂直于室壁时,不能采用此方法 | ||
SAM征的出现提示有左心室流出道梗阻,但并不一定是器质性的,也可为血容量不足引起的动力性梗阻 |
注:SAM(systolic anterior motion)征 二尖瓣前叶收缩期前移现象
