胸骨旁短轴切面包含多个重要切面,其获取图像的探头位置大致相近,即探头置于胸骨左缘第2、3肋间或3、4肋间,探头标记指向左肩锁关节;扫描平面与左心长轴相垂直,轻微调整探头位置和角度,从胸骨左缘第2、3肋间,沿肋间滑行探查至心尖部,可依次获得左侧胸骨旁的多个短轴切面。此组胸骨旁短轴切面包含内容众多,在各种先天性心脏病、肺动脉高压、右心室功能、左心室功能、二尖瓣及三尖瓣病变等多种疾病的诊断中,都是至关重要的切面。
版权归中华医学会所有。
未经授权,不得转载、摘编本刊文章,不得使用本刊的版式设计。
除非特别声明,本刊刊出的所有文章不代表中华医学会和本刊编委会的观点。
在胸骨旁左室长轴切面的基础上,探头顺时针转动约90°,轻微调整探头位置及倾斜角度,可依次获得左侧胸骨旁的5个主要短轴切面:①大动脉短轴切面;②肺动脉长轴切面;③左心室短轴二尖瓣水平切面;④左心室短轴乳头肌水平切面;⑤左心室短轴心尖水平切面[1,2,3],见图1。
注:A大动脉短轴切面及肺动脉长轴切面;B左心室短轴二尖瓣水平切面;C左心室短轴乳头肌水平切面;D左心室短轴心尖水平切面

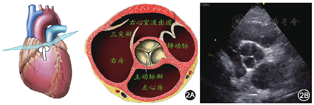

探头置于胸骨左缘第2、3肋间或3、4肋间心底大血管的正前方,探头标记指向受检者左肩锁关节。扫描平面与左心长轴相垂直,和左肩与左肋弓的连线基本平行(图2,视频1)。
右心室流出道、肺动脉瓣、肺动脉主干、主动脉根部及主动脉瓣、左心房、右心室流入道、三尖瓣、右心房、左冠状动脉主干、左心耳和心包膜等。
(1)观察主动脉根部的最佳切面之一。观察主动脉根的位置、形态、前后径;主动脉瓣数目(二叶瓣或多瓣畸形)、位置、结构、活动状况和瓣口大小等。例1:主动脉瓣二叶畸形(视频2)。
(2)观察主动脉窦病变(主动脉窦瘤或窦瘤破裂)。例2:主动脉窦瘤破裂(视频3 视频4)。
(3)左心房及右心房的位置、形态、腔内结构等。
(4)评估三尖瓣隔叶和前叶结构(狭窄、关闭不全、Ebstein畸形、三尖瓣闭锁)、功能,测量三尖瓣反流压差等。
(5)右心室流出道内径及前壁厚度,评价有无狭窄、扩大及增厚,有无异常结构。
(6)观察房间隔的完整性,有无房间隔缺损、膨出瘤等。例3:房间隔缺损(图3,视频5)。
注:RV右心室;RA右心房;LA左心房;RC右冠瓣;LC左冠瓣;AC无冠瓣;PA主肺动脉;AO主动脉;RPA右肺动脉;LPA左肺动脉
(8)观察主动脉、肺动脉空间位置关系。
(9)观察左、右冠状动脉开口及主干有无病变(冠状动脉开口异常、扩大、狭窄或闭塞)。例5:川崎病患者的右冠状动脉扩张(图5)。
探头在显示大动脉短轴主动脉瓣水平位置再向前和左上倾斜,显示主肺动脉和左右肺动脉分支(图6)。
主肺动脉和左、右肺动脉、右心室流出道(部分)、肺动脉瓣。
(1)胸骨旁肺动脉长轴切面对诊断肺动脉瓣病变(观察有无瓣膜狭窄、反流、赘生物等),主肺动脉和左、右肺动脉病变以及动脉导管未闭(PDA)有重要价值。例6:动脉导管未闭(图7,视频7)。
(2)根据肺动脉瓣反流压差估测肺动脉舒张压(DPAP)和平均压(MPAP)。舒张早期跨瓣压差估测肺动脉平均压;舒张晚期跨瓣压差估测肺动脉舒张末压,见图8。
注:VearlyPR舒张早期肺动脉瓣反流速度;VendPR舒张末期肺动脉瓣反流速度;RAP右心房压;DPAP肺动脉舒张压;MPAP肺动脉平均舒张压;MPAP=4(VearlyPR)2+RAP,DPAP=4(VendPR)2+RAP
(3)诊断和评估肺栓塞的重要切面之一,见图9。

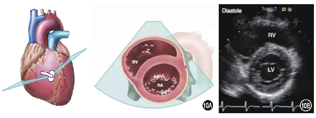

在大动脉短轴切面基础上探头向心尖部倾斜。即探头放置于胸骨左缘第3、4肋间,标记朝向受检者左肩锁关节,探头向受检者的左肋缘方向倾斜,与左心长轴垂直,朝向后背方向或稍偏左,探测平面基本与心底部短轴相似,但平面向心尖部方向稍偏斜,横切二尖瓣口,主要显示左心室壁和室间隔构成的圆形冋声环,中央有随心动周期活动的鱼口状二尖瓣口(图10,视频8)。
注:RV右心室;LV左心室;RA右心房;AMVL二尖瓣前叶;PMVL二尖瓣后叶
此切面主要显示右心室前壁、右心室腔、左心室腔、二尖瓣和左心室前壁、间隔(前间隔和下壁间隔)、下壁、侧壁(下侧壁和前侧壁)、心包膜等心血管重要结构。
(1)评估左心功能:在收缩期,左心室壁增厚,左心室腔缩小,呈向心性运动。在舒张期,左心室壁变薄,左心室腔呈离心性运动。声束几乎与大部分左心室壁垂直,因此对评价左心室壁和左心腔作用十分重要,包括观察室间隔和左心室壁的位置、厚度、整体结构、节段性运动状况,观察左心室腔形状、内径、腔内结构和功能,是测量左心室壁厚度及其增厚率、心功能测定指标等的常用断面。

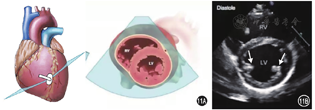

(2)评估二尖瓣结构和功能:左心腔中央,可观察到一组纤细、中等强度的二尖瓣回声,呈鱼口状开放和闭合运动,活动迅速,是评价二尖瓣及其腱索的位置、结构、活动状况和瓣口大小最重要的断面之一。在心室舒张期,位于前方的前叶迅速向前运动,后叶向后运动,二尖瓣口开放,开放幅度较大,显示长椭圆形瓣口,瓣叶回声几乎接近于左心室壁。在心室收缩期,前后方向的二尖瓣两个瓣叶向中心方向靠拢闭合,在左心室腔的中后三分之一交界处附近,形成一横向线状回声,两侧瓣叶间没有缝隙。
