基于CT断层影像的髋关节假斜位X线片拍摄中骨盆旋转角度验证标准的研究
中华解剖与临床杂志, 2020,25(6) : 634-639. DOI: 10.3760/cma.j.cn101202-20200302-00057
摘要
目的

探讨髋关节假斜位片拍摄时旋转角度的验证标准,结合其解剖学基础,分析其合理性与科学性。

方法

回顾性研究。纳入2015年6月— 2019年12月南京医科大学第一附属医院骨科关节病区所收治的219例股髋撞击征患者(男102例、女117例,年龄18 ~ 46岁)的CT扫描数据,建立假斜位拍摄时的骨盆旋转标准化数学模型,对健侧和患侧股骨头直径(Φ)、实际双侧股骨头间距离(AFHD)、双侧股骨头间投影距离(PFHD)等参数进行测量和公式计算。分别以PFHD/Φ为0.67~1和1~2为校正标准,观察骨盆旋转和骨盆解剖特点对假斜位片拍摄的影响。

结果

当骨盆冠状面与底片成65°角时,本组219例患者CT影像测量结果为:股骨头直径(4.37±0.43)cm,PFHD(3.79±0.30)cm,AFHD(18.70±3.15)cm,PFHD/Φ 0.87±0.15,AFHD/Φ 4.40±0.98。219例患者同性别组内左右两侧股骨头直径比较,差异均无统计学意义(P值均>0.05);男性左、右侧股骨头直径均大于女性,女性PFHD、AFHD、PFHD/Φ及AFHD/Φ值均大于男性,差异均有统计学意义(P值均<0.01)。当以PFHD作为假斜位片拍摄时旋转角度的验证标准时,按照Lequesne的标准,PFHD/Φ的取值在0.67~1时,骨盆与底片盒成角的范围是60°~70°,其中成角为60°、65°和70°的样本分别占样本总数的30.59%(67/219)、57.53%(126/219)和19.63%(43/219);当以PFHD/Φ的取值为1~2作为验证标准时,骨盆与底片盒成角的范围是45°~65°,其中成角为45°、50°、55°、60°和65°的样本分别占样本总数的85.39%(187/219)、100%(219/219)、100%(219/219)、71.23(156/219)和4.11%(9/219)。通过建立数学模型可知PFHD/Φ的取值满足公式FHD/Φ=ncos 65°/2-1。

结论

拍摄假斜位片时,以PFHD/Φ作为验证标准,如果PFHD/Φ取值大于1,则n需要取值大于9.52,即解剖上需满足AFHD大于9个股骨头半径;而如果PFHD/Φ要取值为2,则n需要取值为13.89,即解剖上需满足AFHD大于13个股骨头半径。故根据人类骨盆AFHD的平均值来判断,Lequesne将PFHD/Φ的取值范围定为0.67~1具有一定的合理性,但存在一定误差;而将PFHD/Φ的取值范围定为1~2的验证标准缺乏合理的解剖学依据。

引用本文: 王瑞, 陈哲峰, 程蒋琪, 等.  基于CT断层影像的髋关节假斜位X线片拍摄中骨盆旋转角度验证标准的研究 [J] . 中华解剖与临床杂志, 2020, 25(6) : 634-639. DOI: 10.3760/cma.j.cn101202-20200302-00057.
参考文献导出:   Endnote    NoteExpress    RefWorks    NoteFirst    医学文献王
扫  描  看  全  文

正文
作者信息
基金 0  关键词  0
English Abstract
评论
阅读 0  评论  0
相关资源
引用 | 论文 | 视频

版权归中华医学会所有。

未经授权,不得转载、摘编本刊文章,不得使用本刊的版式设计。

除非特别声明,本刊刊出的所有文章不代表中华医学会和本刊编委会的观点。

法国医生Michel Lequesne在1961年提出的髋关节假斜位X线摄片方法,可以方便且良好地显示髋臼的前方覆盖和后方关节间隙,准确评估和诊断髋关节疾病,如髋骨关节炎和髋臼发育不良等[1],直到现在仍然被许多国家的医生广泛采用,并作为评价髋关节后方间隙[2]以及前方覆盖[3]的重要方法,甚至被用于评估股骨一侧的病理改变[4]。近年来,随着国内外髋臼周围截骨(periacetabular osteotomy, PAO)治疗发育性髋关节发育不良(developmental dysplasia of the hip, DDH)和髋关节镜微创手术治疗股髋撞击征[5](femoroacetabular impingement, FAI)的日益兴起,髋关节假斜位X线片因其在诊断中的重要且特殊的作用日益受到重视。拍摄髋关节假斜位片时,要求患者双下肢平均负重,患侧髋部贴近片盒并对准投照中心,患足平行于片盒,并且使骨盆的冠状面与片盒成65°角。由于骨盆与片盒间的角度在摄片中不易确定,因此,Lequesne提出了一个验证的标准,即如果所得到的X线片中,双侧股骨头间投影距离(projection femoral head distance,PFHD)等于2/3~1个患侧股骨头直径(Φ),则认为这时骨盆旋转正确,与片盒成65°角,否则应增大或减少骨盆的旋转角度重新摄片,直到符合要求为止[6]。但是,并非所有学者都严格参照这一标准[7],甚至有学者认为骨盆正确旋转65°时,PFHD应该是1~2患侧股骨头直径[8]。这客观上造成了假斜位片拍摄时骨盆旋转角度的不统一,这对骨盆测量正常值范围的确立以及不同患者间参数的比较,造成了巨大的障碍。为明确作为验证标准的PFHD与患侧股骨头直径的比例关系,笔者从CT断层扫描结果中提取数据,通过标准化变换,建立标准化数学模型,并进行了测量和数理推导。

1 资料与方法
1.1 纳入与排除标准

纳入标准:(1)确诊为股髋撞击征患者;(2)经MRI证实髋关节盂唇撕裂;(3)患者有髋痛的临床症状和髋关节压痛及撞击试验阳性体征,经保守治疗3个月以上不缓解,准备行髋关节镜手术治疗。排除标准:(1)伴有DDH;(2)既往骨盆及双侧髋关节有畸形或手术史,影响骨盆对称性者;(3)摄片时下肢功能障碍,达不到摄片要求的体位。

1.2 一般资料

回顾性研究。纳入2015年6月—2019年12月南京医科大学第一附属医院骨科关节病区219例患者,男102例、女117例,年龄18 ~ 46 (25.4±6.57)岁。本研究符合《赫尔辛基宣言》的要求。

1.3 影像采集及处理

本组患者术前均接受髋关节薄层CT检查(美国GE公司Lightspeed 64排128层螺旋CT)。扫描体位取仰卧位,扫描范围从髂后上棘上5 cm至小转子下5 cm。扫描参数:电压120 kV,电流200 mA,层厚1 mm,层间距0.7 mm,螺距1.1 mm。扫描完成后将原始数据传至PACS工作站进行三维重建,得到骨盆CT三维模型。为消除平卧位对骨盆姿态的影响及统一测量时骨盆姿态,对CT三维模型进行校准再分割[9]:首先建立双髂前上棘-耻骨联合平面,然后垂直于该平面再次进行断层分割,得到标准的CT断层图像用于测量。

1.4 参数测量

Lequesne假斜位的摄片示意图及获得的X线片如图1所示,CT断层图像的模拟测量如图2所示。以模拟左侧髋关节假斜位X线片的拍摄为例:首先,以Mose同心圆法拟合双侧股骨头断面轮廓的最大直径,取最佳拟合圆,标记并连接其圆心A和B,得到直线AB,记录两圆心间的距离a作为实际双侧股骨头间距离(actual femoral head distance, AFHD)。分别测量两股骨头的直径,设两股骨头半径分别为R1和R2,设患侧股骨头的直径为Φ,则Φ=2R1。然后,作与双股骨头中心联线AB成角为65°的直线CD,用于模拟假斜位摄片体位下骨盆冠状面与X线底片盒投影面的相互关系,则∠AOD即为骨盆与底片盒所成角度。分别从圆心A和B向直线CD做垂线,交点分别为C和D,再平行于直线AD和BC作与两股骨头相切的平行线EF和GH,与CD相交与E和G,与两圆相切于F点与H点。由此可知,线段EG的长度,表示的就是PFHD,而它与患侧股骨头直径的比值PFHD/Φ则等于PFHD/2R1,按照Lequesne的验证标准,应该在0.67~1之间。将∠AOD设定成65°测量完成后,进而以点O为圆心,每隔5°将直线CD逆时针或顺时针转动一次,测量每次转动后的PFHD,并计算PFHD/Φ。记录有意义的骨盆旋转角度(40°、45°、50°、55°、60°、65°、70°和75°)下的验证结果,右侧假斜位的模拟与测量同左侧。所有参数均由两名骨科医生分别测量,每个参数分别测5次,参数合并后取平均值作为该参数最终的测量值。

点击查看大图

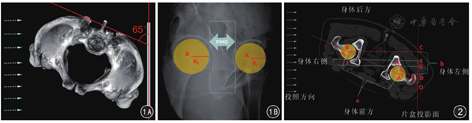

图1
假斜位X线摄片示意图和假斜位X线片 1A 患者双下肢平均负重,患侧髋部贴近片盒并对准投照中心,患足平行于片盒,并且使骨盆的冠状面与片之间盒成65°角 1B 符合Lequesne验证标准的假斜位X线片,两股骨头影的中心分别是A和B,半径分别是R1和R2,可见X线片上投影股骨头间距(PFHD)与患侧股骨头投影的直径的比值介于0.67~1
图2
以双髂前上棘-耻骨联合平面校正后的CT断层扫描图像模拟左侧髋关节假斜位片测量示意图
点击查看大图

注:点A和点B分别是两股骨头的中心;线段a为实际双侧股骨头间距离;直线CD模拟底片盒与骨盆成角65°的关系;线段b为线段a在直线CD上的投影;直线AD、BC、EF和GH均垂直于CD,AD和BC分别经两股骨头中心,EF和GH分别与股骨头内缘相切;R1和R2分别为两股骨头半径;线段EG的长度即为双侧股骨头间投影距离

图1
假斜位X线摄片示意图和假斜位X线片 1A 患者双下肢平均负重,患侧髋部贴近片盒并对准投照中心,患足平行于片盒,并且使骨盆的冠状面与片之间盒成65°角 1B 符合Lequesne验证标准的假斜位X线片,两股骨头影的中心分别是A和B,半径分别是R1和R2,可见X线片上投影股骨头间距(PFHD)与患侧股骨头投影的直径的比值介于0.67~1
图2
以双髂前上棘-耻骨联合平面校正后的CT断层扫描图像模拟左侧髋关节假斜位片测量示意图
1.5 参数分析与数学模型建立

(1)骨盆基本参数CT测量值的分析:比较不同侧别、不同性别间股骨头直径CT测量值;比较当骨盆冠状面与底片成65°角时,不同性别间PFHD、AFHD值和PFHD/Φ、AFHD/Φ比值。(2)不同验证标准下的观察与判别:分别以PFHD/Φ为0.67~1和PFHD/Φ为1~2为验证标准,观察两种标准下骨盆旋转对PFHD和PFHD/Φ产生的影响,及其在不同旋转角度下的判别情况。(3)数学模型的建立:根据关于PFHD/Φ的定义可知,PFHD/Φ=EG/2R1。设AB=a,CD=b,结合图2中三角函数关系可得PFHD/Φ=(b-R1-R2)/2R1。

1.6 统计学方法

应用SPSS 19.0统计软件进行数据分析。服从或近似服从正态分布的计量资料以±s表示,采用独立样本t检验,如方差不齐则采用Dunnett-t检验;使用组内相关系数(intraclass correlation coefficient, ICC)检验观察者间一致性,以ICC>0.75为一致性良好。以P<0.05为差异有统计学意义。

2 结果
2.1 骨盆基本参数CT测量

当骨盆冠状面与底片成65°角时,CT影像测量结果显示:本组219例患者股骨头直径为(4.37±0.43)cm,其中左侧为(4.35±0.43)cm、右侧为(4.38±0.43)cm,男性(102例)为(4.60±0.37)cm、女性(117例)为(4.14±0.37)cm;219例患者PFHD为(3.79±0.30)cm,AFHD为(18.70±3.15)cm,PFHD/Φ=0.87±0.15,AFHD/Φ=4.40±0.98。219例患者同性别组内左右两侧股骨头直径比较,差异均无统计学意义(P值>0.05);男性左、右侧股骨头直径均大于女性,差异均有统计学意义(P值均<0.01),见表1。女性PFHD、AFHD的CT测量值,以及PFHD/Φ、AFHD/Φ值均大于男性,差异均有统计学意义(P值均<0.01),见表2。经计算,PFHD/Φ的组间可靠性(ICC=0.79)和组内可靠性(ICC=0.88)均良好。

点击查看表格
表1

219例股髋撞击征患者侧别间和性别间股骨头直径CT测量值比较(cm, ±s)

表1

219例股髋撞击征患者侧别间和性别间股骨头直径CT测量值比较(cm, ±s)

性别例数左侧右侧tP
1024.58±0.384.61±0.360.615>0.05
1174.13±0.354.16±0.390.746>0.05
t 9.1198.827
P <0.01<0.01
点击查看表格
表2

219例股髋撞击征患者CT测量骨盆旋转65°时股骨头间实际距离和投射距离及其与股骨头的比值(±s)

表2

219例股髋撞击征患者CT测量骨盆旋转65°时股骨头间实际距离和投射距离及其与股骨头的比值(±s)

性别例数PFHD(cm)PFHD/ΦAFHD (cm)AFHD/Φ
1022.81±1.050.79±0.1416.81±2.343.70±0.67
1174.66±1.100.96±0.1120.59±2.685.02±0.95
t 12.68010.05011.04011.719
P <0.01<0.01<0.01<0.01

注:PFHD为双侧股骨头投影间距离;AFHD为实际双侧股骨头间距离;Φ为患侧股骨头直径

2.2 以PFHD/Φ为0.67~1为验证标准的判别

经不同旋转角度(40°~75°)成像后股骨头直径、AFHD及AFHD/Φ等解剖学参数测量或计算值没有变化,但PFHD和PFHD/Φ随旋转角度不同而产生了变化。仅在旋转角度为60°、65°和70°时出现了符合Lequesne验证标准的PFHD/Φ(0.67~1),>70°或<60°时均不能得出符合要求的PFHD/Φ(0.67~1)。与此同时,并非所有符合验证标准的PFHD/Φ(0.67~1)只出现在65°旋转角度:在65°旋转角度下,219例样本PFHD/Φ=0.87±0.15,其中仅有126例(57.53%)符合PFHD/Φ=0.67~1的标准;另外,分别有67例(30.59%)和43例(19.63%)在60°和70°旋转角度下符合PFHD/Φ=0.67~1的标准;219例中,有9例同时在60°和65°时、有8例同时在65°和70°时满足上述标准。

2.3 以PFHD/Φ为1~2作为验证标准时的判别

按PFHD/Φ在1~2的区间为验证标准进行判别时,在45°~65°的旋转角度内出现符合要求的PFHD/Φ(1~2),>65°和<45°时不能得出符合要求的PFHD/Φ(1~2)。在45°、50°、55°、60°和65°旋转角度下,分别有187(85.39%)、219(100%)、219(100%)、156(71.23%)和9例(4.11%)符合PFHD/Φ=1~2的标准;其中,有7例同时在45°和50°时、有3例同时在60°和65°时满足上述标准。

2.4 数学模型推演

图2中的三角函数关系可知,PFHD/Φ=(b-R1-R2)/2R1,b=a×cos65°,若双侧股骨头直径相同,则有R=R1=R2,令两侧股骨头间实际距离a=nR,则PFHD/Φ=ncos65°/2-1。由此可知,PFHD/Φ不仅与骨盆旋转角度这一姿态因素有关,还与AFHD这一解剖因素有关。

3 讨论
3.1 髋关节假斜位X线片的意义

作为目前唯一的负重站立位下的髋关节影像学评估手段,髋关节假斜位X线片有着当前三维成像技术不可替代的作用[10]。在此基础上发展出的众多改良摄片方法[11,12,13],不但可以提供髋关节稳定性和撞击的形态学信息,还可以为髋骨关节炎的早期诊断提供重要的线索[14,15]。例如,DDH作为常见的髋关节疾病之一,也常常具有类似FAI的临床表现和体征[16],对于处于临界状态的DDH,特别是前方覆盖不足的类型,经常容易误诊为FAI。但是,两者的治疗方法却完全不同:DDH需要增加髋臼覆盖,往往采用髋臼周围截骨术,而FAI则需要修复髋臼盂唇和打磨骨质解除撞击,常常采用髋关节镜手术[17],这也是本研究中排除了DDH患者的重要原因。因此,正确诊断和制定合理治疗方案的基础,不仅是对两类疾病的充分认识,更重要的是制订出尽可能准确的判定标准。而假斜位X线片正是这样的标准之一,它可以提供良好的髋臼前上方的形态学信息,以及人体通过调整姿态所进行的代偿情况,对于医生全面了解髋臼的物理性和功能性的覆盖情况有着重要意义。但是,如果这个衡量标准的精确度不足,将会反过来显著地影响对病情的准确判断和治疗策略的制定。

3.2 基于CT模型的测量

假斜位X线片的实际拍摄对骨盆旋转角度要求较高,常需要反复调整患者体位,操作复杂烦锁且耗时较长,对于原本髋关节疾病的患者常因不耐受而难以良好配合。如再加上后期增大或减少旋转角度的拍摄,不仅放射量成倍增加,准确性也大为降低。更重要的是,假斜位X线片在拍摄时,对骨盆真实的旋转状态目前尚无金标准进行确定,这些都给研究带来了困难。本研究是利用CT断层扫描来模拟假斜位片拍摄时的骨盆旋转,相比于直接将患者置于X光机下摄片和旋转再摄片,不仅可以准确地量化骨盆的旋转,同时最大限度地降低对患者的体位调整和放射剂量。将CT断层扫描结果进行三维重建后,采用双髂前上棘-耻骨联合平面校准后再次进行断层分割,一方面可以实现对假斜位站立位摄片的一定程度上的模拟,另一方面更重要的是可统一测量条件,不仅可获得准确的测量结果,也有助于与其他的标准化数据比较[18]。CT测量可以量化真实的股骨头直径、AFHD、PFHD,以及模拟旋转的角度,使得测量及后续的旋转角度增减可以通过操作数据集来完成,而不必再次干扰患者来采样。由于CT成像机制与X线摄片不同,因此消除了球管发散效应,使得PFHD的测量不再受患髋与底片盒的距离的影响,从而获得了可比性,而PFHD/Φ比值的引入,更进一步增加了该方法的可靠性。实际应用表明,该模型不仅能精确模拟出65°假斜位X线片,还可以通过旋转坐标模拟出不同角度的骨盆假斜位片,同时还提供了新的冠状面俯视角,为观察和测量增加了维度。

3.3 髋关节假斜位X线片的Lequesne验证标准

众所周知,拍摄髋关节假斜位X线片时,骨盆旋转角度不同,所得出的测量参数是不同的[19]。因此,各个参数的"正常值"的形成,以及不同患者之间的参数比较,要求得出这些参数的测量条件应保持一致,否则"正常值"的指导意义将会大幅度下降,而不同患者间的比较也会变得困难[20]。因此,假斜位的提出者Lequesne将骨盆的旋转角度定为65°,在此角度下,既可以避免股骨头影的重叠,又可以充分显示髋臼的前方覆盖,为绝大多数医生和研究者所采纳[21]。但是,骨盆的旋转角度在实际摄片时并不易确定,因此Lequesne又提出了验证标准:如果骨盆旋转角度正确,那么所得的假斜位片中PFHD应该等于2/3~1(0.67~1)个患侧股骨头直径,否则认为旋转不正确,需要稍转动患者的骨盆以增大或减小骨盆与片盒的夹角重新拍摄,直到获得符合要求的X线片[1]。根据本研究得到的数据,以Lequesne验证标准进行判别,在骨盆旋转65°度的情况下,得到的PFHD/Φ为0.87±0.15,位于0.67~1的区间;但是具体到每个骨盆,只有126例的PFHD/Φ位于该区间,占57.53%(126/219)。余下样本的PFHD/Φ或>1,或<0.67,在实际拍摄中,会被错误地判定为"不合格"而进行"调整",增大或减少旋转角度,造成人为的误差。

3.4 髋关节假斜位X线片的其他验证标准

因为有的学者主张65°假斜位片的PFHD/Φ的取值应在1~2之间[8],同时也有学者所摄的65°假斜位X线片上有PFHD/Φ超过1的现象[22]。为了验证其可能性和科学性,我们又对PFHD/Φ大于1的骨盆旋转进行了研究。当PFHD/Φ取值超过1时,结果显示,仅有9例(4.11%)符合要求,这意味着其余的样本均无法在旋转角度为65°条件下使PFHD/Φ大于1,必须减少骨盆与片盒的夹角才有可能实现。从前文结果部分可知,PFHD/Φ=ncos65°/2-1,则如果PFHD/Φ要取值大于1,则n需要取值大于9.52,即解剖上需满足两股骨头间实际距离大于9个股骨头半径,4.5个股骨头直径;而如果PFHD/Φ要取值为2,则n需要取值为13.89,即解剖上需满足两股骨头间实际距离大于13个股骨头半径,6.5个股骨头直径。文献报道成人股骨头直径正常值为(42.32±7.44) mm[23],本研究中测得的股骨头直径为(4.37±0.43) cm,那么要使得在骨盆旋转65°时PFHD/Φ在1~2之间的话,两股骨头中心的实际距离AFHD则应在190~275 mm。关于AFHD的研究比较少,本研究中的测量值为(18.70±3.15) cm。研究显示,产科骨盆测量时的正常骨盆入口最大横径平均值在130 mm[24],这与双侧股骨头内侧缘的距离近似,再加上双侧两个股骨头半径后,AFHD应在180 mm左右,与本研究所得数据接近。这一数值与PFHD/Φ取值为1时所需的AFHD相当,但距PFHD/Φ取值为2时所需的AFHD相距甚远。因此,在拍摄65°假斜位片时,如果患者的股骨头间距离非常大,同时股骨头直径非常小,有可能出现骨盆旋转65°且PFHD/Φ取值大于1的情况。但是,如果想在不减少骨盆旋转的情况下,得到更大的PFHD/Φ取值,可能性将越来越低。同时我们也注意到相对于Lequesne验证标准所产生的旋转角度波动范围(围绕65°±5°分布),该标准下的角度波动范围更大(45°~65°)且更加偏离65°(围绕50°和55°分布)。因此,将PFHD/Φ取值在1~2之间作为验证标准的解剖学依据不充分。

3.5 本研究不足及展望

本研究是利用平卧位条件下CT断层扫描的结果,来模拟站立位时假斜位的拍摄状态,进而建立模型进行标准化研究,因此与真实的情况会有一定差异。例如站立位时和平卧位时骨盆在矢状位上的倾斜姿态是不同的,虽然经过双髂前上棘-耻骨联合平面的校准,但是CT仍无法完全还原站立位的真实状态。如果能进行站立位下的CT检查,应该可以得出更多的体位参数用于进一步分析。此外,由于CT测量是基于三维成像,球管呈环形分布,与X线相比缺少了一定的投射放大和畸变效应,在一定程度上也造成了细微的差异[25]。开发更精确的X线拍摄定位装置,可能是一个有意义的研究。

利益冲突
利益冲突

所有作者均声明不存在利益冲突

参考文献
[1]
LequesneM, de de SèzeS. False profile of the pelvis. A new radiographic incidence for the study of the hip. Its use in dysplasias and different coxopathies[J]. Rev Rhum Mal Osteoartic, 1961, 28: 643-652.
[2]
AkihoS, YamamotoT, KinoshitaK, et al. The utility of false-profile radiographs for the detection of osteoarthritis progression in acetabular dysplasia[J]. JB JS Open Access, 2017, 2(4): e0023. DOI: 10.2106/JBJS.OA.17.00023.
[3]
KudoM, SekimotoT, SakamotoT, et al. Influence of leg-length discrepancy on anterior acetabular coverage using false profile image[J]. J Orthop Sci, 2015, 20(5): 861-867. DOI: 10.1007/s00776-015-0738-0.
[4]
WongTT, WeeksJK, AhmedFS, et al. How many radiographs does it rake to screen for femoral cam morphology: a noninferiority study[J]. Curr Probl Diagn Radiol, 2019, DOI: 10.1067/j.cpradiol.2019.07.010.
[5]
AmanatullahDF, AntkowiakT, PillayK, et al. Femoroacetabular impingement: current concepts in diagnosis and treatment[J]. Orthopedics, 2015, 38(3): 185-199. DOI: 10.3928/01477447-20150305-07.
[6]
LequesneM. The false profile view of the hip: role, interest, economic considerations[J]. Joint Bone Spine, 200269(2): 109-113. DOI: 10.1016/s1297-319x(02)00358-5.
[7]
MurphyMM, AtkinsPR, KobayashiEF, et al. Assessment of acetabular morphology using the acetabular anterior center-edge angle on modified false-profile radiographs[J]. Arthroscopy, 2019, 35(11): 3060-3066. DOI: 10.1016/j.arthro.2019.05.048.
[8]
张洪罗殿中马云青. 髋关节普通X线片解读与其在髋关节发育不良和髋关节撞击综合征诊断中的意义[J]. 中国骨肿瘤骨病2011, 10(5): 468-475. DOI: 10.3969/j.issn.1671-1971.2011.05.010.
[9]
TachibanaT, FujiiM, KitamuraK, et al. Does acetabular coverage vary between the supine and standing positions in patients with Hip dysplasia?[J]. Clin Orthop Relat Res, 2019, 477(11): 2455-2466. DOI: 10.1097/CORR.0000000000000898.
[10]
AtkinsPR, KobayashiEF, AndersonAE, et al. Modified false-profile radiograph of the hip provides better visualization of the anterosuperior femoral head-neck junction[J]. Arthroscopy, 2018, 34(4): 1236-1243. DOI: 10.1016/j.arthro.2017.10.026.
[11]
AzboyI, CeylanHH, GroffH, et al. Bilateral femoroacetabular impingement: what is the fate of the asymptomatic hip?[J]. Clin Orthop Relat Res, 2019, 477(5): 983-989. DOI: 10.1097/CORR.0000000000000699.
[12]
ErkulaG, BursalA, OkanE. False profile radiography for the evaluation of Legg-Calvé-Perthes disease[J]. J Pediatr Orthop B, 2004, 13(4): 238-243. DOI: 10.1097/01.bpb.0000084464.28647.9c.
[13]
LiRT, LiuRW, NeralM, et al. Use of the false-profile radiographic view to measure pelvic incidence[J]. Am J Sports Med, 2018, 46(9): 2089-2095. DOI: 10.1177/0363546518780938.
[14]
HellmanMD, MascarenhasR, GuptaA, et al. The false-profile view may be used to identify cam morphology[J]. Arthroscopy, 2015, 31(9): 1728-1732. DOI: 10.1016/j.arthro.2015.03.011.
[15]
LaredoJD, WylerA, AlvarezC, et al. Diagnostic performance of bilateral false profile radiographs in early hip osteoarthritis[J]. Joint Bone Spine, 2018, 85(1): 93-99. DOI: 10.1016/j.jbspin.2016.12.010.
[16]
ChaharbakhshiEO, HartiganDE, PeretsI, et al. Is hip arthroscopy effective in patients with combined excessive femoral anteversion and borderline dysplasia? A match-controlled study[J]. Am J Sports Med, 2019, 47(1): 123-130. DOI: 10.1177/0363546518812859.
[17]
ConrozierT, BochuM, GratacosJ, et al. Evaluation of the 'Lequesne's false profile' of the hip in patients with hip osteoarthritis[J]. Osteoarthritis Cartilage, 1999, 7(3): 295-300. DOI: 10.1053/joca.1998.0203.
[18]
NeedellSD, BorzykowskiRM, CarreiraDS, et al. CT false-profile view of the hip: a reproducible method of measuring anterior acetabular coverage using volume CT data[J]. Skeletal Radiol, 2014, 43(11): 1605-1611. DOI: 10.1007/s00256-014-1949-8.
[19]
SmithKM, GerrieBJ, McCullochPC, et al. Comparison of MRI, CT, Dunn 45° and Dunn 90° alpha angle measurements in femoroacetabular impingement[J]. Hip Int, 2018, 28(4): 450-455. DOI: 10.5301/hipint.5000602.
[20]
HansonJA, KapronAL, SwensonKM, et al. Discrepancies in measuring acetabular coverage: revisiting the anterior and lateral center edge angles[J]. J Hip Preserv Surg, 2015, 2(3): 280-286. DOI: 10.1093/jhps/hnv041.
[21]
HassebrockJD, KrychAJ, DombBJ, et al. Bilateral hip arthroscopy: can results from initial arthroscopy for femoroacetabular impingement predict future contralateral results?[J] Arthroscopy, 2019, 35(6): 1837-1844. DOI: 10.1016/j.arthro.2018.12.033.
[22]
LiH, WangY, OniJK, et al. The role of femoral neck anteversion in the development of osteoarthritis in dysplastic hips[J]. Bone Joint J, 2014, 96-B(12): 1586-1593. DOI: 10.1302/0301-620X.96B12.33983.
[23]
接健陈福扬徐国浩. 解剖学和影像学测量股骨头颈直径比的比较研究[J]. 中国骨与关节损伤杂志2015, 30(6): 566-568. DOI: 10.7531/j.issn.1672-9935.2015.06.002
JieJ, ChenFY, XuGH, et al. Comparative study of measurement of femoral head and neck between anatomy and imaging[J]. Chin J Bone Joint Injury, 2015, 30(6): 566-568. DOI: 10.7531/j.issn.1672-9935.2015.06.002
[24]
刘萍廖科丹陈春林. 基于MRI与CT骨盆三维重建与测量的对比研究[J]. 实用妇产科杂志2015, 31(6): 439-444.
LiuP, LiaoKD, ChenCL, et al. Comparative study of reconstruction and measurement of three-dimensional pelvic by CT and MRI[J]. Journal of Practical Obstetrics and Gynecology, 2015, 31(6): 439-444.
[25]
MonazzamS, WilliamsKA, SheltonTJ, et al. Anterior centre-edge angle on sagittal CT: a comparison of normal hips to dysplastic hips[J]. Hip Int, 2018, 28(5): 535-541. DOI: 10.1177/1120700017752569.
