纳入标准：（1）冠状动脉CTA资料完整，图像清晰；（2）室间隔膜部向右心室膨出者。排除标准：心脏手术、运动伪影或其他原因导致室间隔膜部不能准确观察者。

横断面研究。山东大学齐鲁医院德州医院放射科2013年1月—2022年5月行冠状动脉CTA检查者计18 914例，共检出IVMSA 50例纳入本研究。50例中，男15例、女35例，年龄35~80（59±11）岁。50例患者以冠心病待排来诊，均有不同程度的胸闷、胸痛、心悸和心慌等症状；其中2例为室间隔缺损术后患者，1例为外科修补术后，1例为封堵术后。合并高血压病32例、先天性心脏病2例。50例患者均否认既往有严重的过敏史。

扫描前禁食6 h，对患者进行呼吸屏气训练，患者心率控制在65次/分以下，高心率患者口服倍他乐克降低心率。

采用日本东芝Aquilion One 320排扫描仪，使用容积扫描模式进行心脏数据的采集。扫描范围自气管隆突至膈下。扫描参数：管电压80~120 kV，管电流350~500 mA，探测器准直为320×0.5 mm。层厚0.5 mm，层间距0.5 mm，视野14~22 cm。ROI设置在升主动脉，采用自动触发模式，触发阈值为200 Hu。扫描时嘱患者吸气后屏气。

增强扫描对比剂使用碘普罗胺（含碘370 mg/mL，德国拜耳制药有限公司），采用静脉团注方式，用量为1~1.5 mL/kg，注射速率为4.5~5.0 mL/s；对比剂注射完毕后以同样的速率注射20~30 mL生理盐水。

将原始图像传到GE Advanced Workstation 4.7工作站，进行图像的后处理和测量。图像后处理技术包括VR、MPR和MIP。在轴位图像上通过连续层面观察室间隔膜部，正常的室间隔膜部位于主动脉瓣下方，平直且光滑，当发现室间隔膜部向右室侧膨出时，利用VR图像直观地观察膨出瘤的形态特征。膨出瘤的测量：首先在轴位图像上将定位点置于膨出瘤的中心位置；其次，利用MPR+MIP技术调整图像角度以使膨出瘤的瘤颈及瘤体显示最大，并在该层面图像上对瘤颈直径及瘤体长径进行测量；最后，多角度连续观察瘤壁是否完整、瘤腔内是否合并血栓形成。图像分析过程由2名有经验的影像医师共同参与。数据由2名医师分别独立测量，并进行测量数据的一致性检测，结果取二者平均值。

应用SPSS 26.0统计学软件进行数据分析。服从正态分布的计量资料以x¯±s表示。一致性检测采用ICC检验，以ICC>0.75判定为一致性良好。

50例IVMSA的形态可分为多叶状、半球形和隧道样3种类型。（1）多叶状47例，表现为形态呈多分叶状，分叶可大小不均，此类型最多见（图1）。（2）半球形2例，表现为表面较光滑，瘤颈直径大于瘤体长径（图2）。（3）隧道样1例，表现为弯曲长条形瘤腔，游离于右心室内，瘤体长径超过瘤颈直径4倍（图3）。多叶状的数量显著高于其他2种形态的数量。

点击查看大图

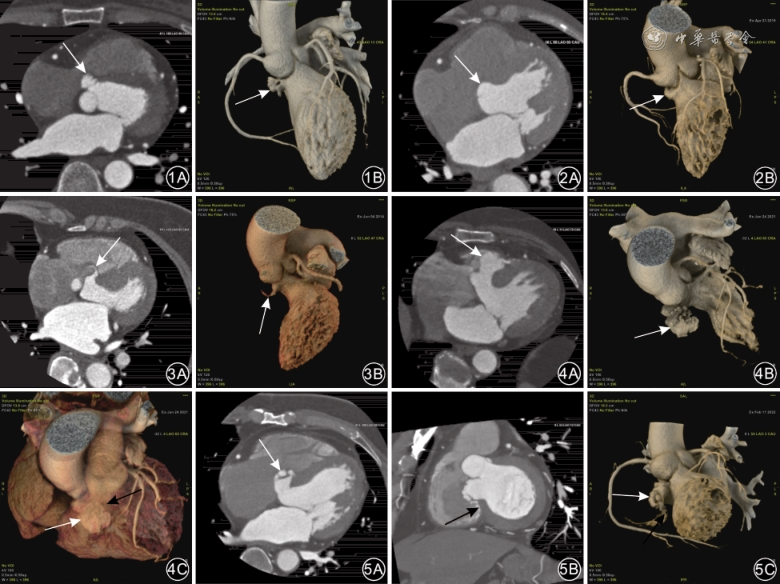

图1

患者女，35岁，冠状动脉CT血管成像（CTA）及三维重建 1A 横断面见室间隔膜部向右室膨出（白箭），瘤壁不光滑，瘤腔内未见血栓 1B VR图像显示室间隔膜部膨出瘤（IVMSA）呈多叶状（白箭），位于主动脉瓣下方 图2　患者女，63岁，冠状动脉CTA及三维重建 2A 横断面见室间隔膜部向右室膨出（白箭），瘤壁光滑，瘤腔内未见血栓 2B VR图像显示IVMSA呈半球形（白箭），位于主动脉瓣下方 图3　患者女，57岁，冠状动脉CTA及三维重建 3A 横断面见室间隔膜部呈隧道样膨出（白箭），瘤壁略厚，未见明显对比剂分流征象 3B VR图像显示IVMSA呈隧道样（白箭），位于主动脉瓣下方　图4　患者女，55岁，冠状动脉CTA及三维重建 4A 横断面见室间隔膜部呈分叶状膨向右室流出道（白箭）4B VR图像显示IVMSA呈较大多叶状（白箭），位于主动脉瓣下方 4C VR融合图像，可见IVMSA（白箭）膨向右室流出道（黑箭）图5　患者男，47岁，室间隔缺损修补术后CTA及三维重建 5A 横断面见隔膜样结构（白箭）膨向右室流入道 5B 多平面重组（MPR）+最大密度投影（MIP）图像示瘤壁局部不连续，对比剂分流（黑箭）5C 容积再现（VR）图像示主动脉瓣下方可见多叶状突起（白箭），对比剂分流（黑箭）

点击查看大图

图1

患者女，35岁，冠状动脉CT血管成像（CTA）及三维重建 1A 横断面见室间隔膜部向右室膨出（白箭），瘤壁不光滑，瘤腔内未见血栓 1B VR图像显示室间隔膜部膨出瘤（IVMSA）呈多叶状（白箭），位于主动脉瓣下方 图2　患者女，63岁，冠状动脉CTA及三维重建 2A 横断面见室间隔膜部向右室膨出（白箭），瘤壁光滑，瘤腔内未见血栓 2B VR图像显示IVMSA呈半球形（白箭），位于主动脉瓣下方 图3　患者女，57岁，冠状动脉CTA及三维重建 3A 横断面见室间隔膜部呈隧道样膨出（白箭），瘤壁略厚，未见明显对比剂分流征象 3B VR图像显示IVMSA呈隧道样（白箭），位于主动脉瓣下方　图4　患者女，55岁，冠状动脉CTA及三维重建 4A 横断面见室间隔膜部呈分叶状膨向右室流出道（白箭）4B VR图像显示IVMSA呈较大多叶状（白箭），位于主动脉瓣下方 4C VR融合图像，可见IVMSA（白箭）膨向右室流出道（黑箭）图5　患者男，47岁，室间隔缺损修补术后CTA及三维重建 5A 横断面见隔膜样结构（白箭）膨向右室流入道 5B 多平面重组（MPR）+最大密度投影（MIP）图像示瘤壁局部不连续，对比剂分流（黑箭）5C 容积再现（VR）图像示主动脉瓣下方可见多叶状突起（白箭），对比剂分流（黑箭）

瘤颈直径范围为1.95~18.95（8.36±3.84）mm，瘤体长径范围为2.39~20.70（9.67±3.77）mm。2名测量者对瘤颈直径和瘤体长径测量的ICC值分别为0.95、0.97，一致性良好

IVMSA膨出方向分为膨向右室流入道和膨向右室流出道两种情况。其中49例膨向右室流入道，1例膨向右室流出道（图4）。

1例室间隔缺损修补患者术后形成的膨出瘤，瘤壁局部显示不连续，可见对比剂分流征象（图5），提示膨出瘤瘤壁破裂，其余49例IVMSA均未检出瘤壁破裂情况。

50例IVMSA瘤腔内均未见血栓形成。

IVMSA是一种少见的心脏异常。1957年，Steinberg首次报告了活体IVMSA^［2］。该病确切的发病率尚不清楚，文献报道IVMSA与大约0.3%的先天性心脏病有关，膜周部室间隔缺损中约20%的患者可见IVMSA^［2］。本研究中IVMSA的检出率为0.26%（50/18 914）。

IVMSA的发病机制尚不明确，文献报道主要有以下3种可能的原因：一是与室间隔缺损自发闭合过程有关，二是与室间隔膜部弹性纤维缺失及其黏多糖结构增加有关，三是与左心室充盈压力增加、感染或创伤有关^{［7，10, 11］}。本组中2例患者室间隔缺损术后出现膨出瘤，笔者推测可能与修补或封堵术后左心室充盈压增加有关。

膨出瘤的形态各异，其中多叶状最多见，也有文献将多叶状称之为蛤蜊状或边缘指状^［6］。笔者依据上述发病机制推测，表现为多叶状的因素可能有以下几个：（1）室间隔膜部缺损闭合过程中可能与三尖瓣隔瓣粘连，最终表现为多叶状；（2）室间隔膜部来自心内膜垫组织，其部分成分缺失或增多，膨出瘤可能表现为多叶状；（3）外伤、感染等导致室间隔膜部部分组织结构缺失，从而形成多叶状表现。膨出瘤还可表现为半球形或隧道样。半球形表现为表面较光滑，瘤颈直径大于瘤体长径。以往文献对隧道样的定义为瘤体长度超过瘤颈直径2倍^［8］，也有文献将隧道样称之为阑尾状膨出瘤^［12］。

膨出瘤的大小各不相同。本研究中，较小的膨出瘤其瘤颈直径为2.18 mm、瘤体长径为2.39 mm，这种微小的膨出瘤仅从横断面图像上观察很容易漏诊，结合MPR及VR图像更容易观察；较大的膨出瘤其瘤颈直径可达15.00 mm、瘤体长径可达23.60 mm，这种较大的膨出瘤更容易导致右室流出道梗阻。

IVMSA的膨出方向分为膨向右室流入道和膨向右室流出道2种情况^［13］。笔者分析，IVMSA的膨出方向主要与室间隔膜部所在的解剖位置及膨出瘤的大小有关：膨出瘤较小并且在三尖瓣隔瓣后方时，受到血流动力学的影响较小；当膨出瘤较大时，受到的血流冲击力增加，从而更容易导致膨向右室流出道，因此造成右室流出道梗阻。

部分膨出瘤瘤壁破裂的直接征象不易观察，主要是由于膨出瘤的瘤壁菲薄，加之运动伪影，可能导致出现膨出瘤瘤壁不连续的假象。虽然直接征象不完全可靠，但由于冠状动脉CTA检查时左、右心室的对比剂有较大的密度差，因此，在可疑膨出瘤瘤壁不完整处合并对比剂分流可提示瘤壁破裂^［14］。

瘤腔内是否有血栓形成也是对膨出瘤观察的重要项目之一。有血栓形成时，CT可见膨出瘤腔内出现低密度区域^［10］。赵庆秋等^［15］报道，瘤腔内血栓表面可不光滑，瘤壁可见不连续钙化。瘤腔内对于合并较多血栓时，CT检查较易诊断；对于存在有少许附壁血栓时，需与运动伪影相鉴别。

对IVMSA或室间隔膜部的解剖特点认识不足时，单纯从横断面图像观察容易将IVMSA误认为主动脉右窦，结合CT三维重建技术可减少误诊或漏诊的概率。MPR和VR是比较推荐使用的三维重建方法，前者可以将ROI放置于室间隔膜部，调整图像角度观察室间隔膜部是否存在膨出瘤，以及膨出瘤的大小、形态、瘤壁及瘤腔等。后者可以利用多种方式展现：（1）利用左、右心室密度不同，调节阈值使右心室不显示，从而突出显示IVMSA；（2）通过剪切的方式将右心室去除，观察IVMSA；（3）利用VR图像融合技术，将左、右心室以独立对象的方式提取后，再融合成整体影像，分别调节独立对象的透明度，观察膨出瘤的影像特征。

IVMSA主要需与主动脉窦瘤进行鉴别^［11］。主动脉窦瘤发生于主动脉瓣的上方，瘤颈与主动脉窦连接^［16］；而IVMSA位于主动脉瓣的下方^［2］，瘤颈与室间隔膜部连接。根据两者上述病理特征即可鉴别。

IVMSA存在几个方面的争议：（1）关于名称，文献中使用室间隔膜部瘤、膜部室间隔动脉瘤、室间隔膜部动脉瘤、室间隔膜部膨出瘤等多个名称^［8，17］，由于构成膨出瘤瘤壁的组织是室间隔膜部而不是动脉壁^［7］，因此，是否使用动脉瘤一词存在较大争议。笔者认为向右室膨出的为室间隔膜部，因此，本研究中使用的名称是室间隔膜部膨出瘤。（2）关于IVMSA的形成是否与室间隔缺损的自发闭合有关，目前尚无统一定论^［18］。（3）IVMSA的分型，国外学者将具有规则轮廓和宽基底的称为真性膨出瘤，而具有窄基底和形状不规则的称为假性膨出瘤^［19］。而国内学者将假性膨出瘤定义为室间隔缺损伴发的膨出瘤，而真性膨出瘤则是室间隔膜部膨出形成的，也可合并瘤壁破裂的情况^{［20, 21, 22］}。两者在分类上存在不一致性，因此本研究未按真性和假性进行分类，仅按IVMSA的形态进行归类。

本研究存在一定的局限性。一是本研究的病例数相对较少。二是本研究所纳入的病例均为心室舒张末期采集的图像，对IVMSA的动态影像特征有待进一步研究。

总之，IVMSA较为少见，IVMSA形态上以多叶状最多见，大小不一，多数膨向右室流入道，极少数可出现瘤壁破裂，瘤腔内血栓形成较为罕见。冠状动脉CTA结合三维重建技术，可以对IVMSA进行综合观察，为临床诊疗提供可靠的依据。
