探讨磁共振压缩感知心脏电影成像相较于常规心脏电影成像在急性心肌梗死术后心功能评价中的优势和价值。
对30例ST段抬高型心肌梗死(ST-segment myocardial infarction，STEMI)的经皮冠状动脉介入治疗(percutaneous coronary intervention，PCI)术后患者，使用中国联影uMR 780 3.0 T磁共振，扫描压缩感知心脏电影序列(以下简称uCS-Cine)，与常规心脏电影序列(以下简称standard-Cine)，扫描8层心脏短轴位电影(slice1-slice8)覆盖心尖至心底，其中uCS-Cine由一次屏气完成全心扫描，扫描参数：层厚8 mm，层间隔4 mm，TR 2.73 ms，TE 1.36 ms，TA=12.7 s，standard-Cine分8次屏气完成全心扫描，扫描参数：层厚8 mm，层间隔4 mm，TR 2.82 ms，TE 1.30 ms，TA=150 s。由2名影像科诊断医师就2种序列的各8层图像的心肌信噪比(signal to noise ratio，SNR)进行测量并比较，并对解剖结构显示情况，伪影情况，以及能否满足诊断需要以5分制评分量表分别进行主观评分，应用uWS-780工作站对两序列进行心功能分析。所得结果由SPSS 21.0软件通过配对秩和检验进行评价。
30例患者的心功能分析结果显示，uCS-Cine和standard-Cine序列在左心室射血分数(left ventricular ejection fraction，LVEF)与左心室收缩末期容积(left ventricular end systolic volume，LVESV)结果没有统计学意义(P＞0.05)，左心室舒张末期容积(left ventricular end diastolic volume，LVEDV)结果standard-Cine稍大于uCS-Cine，结果具有统计学意义(P＜0.05)。在图像质量客观评分方面，standard-Cine在slice1-slice8层面的心肌SNR均高于uCS-Cine，结果具有统计学意义(P＜0.05)。在图像质量主观评分方面，uCS-Cine序列相较于standard-Cine，在slice1-slice6层面，图像质量评分没有统计学意义(P＞0.05)，在slice7-slice8层面，传统standard-Cine的图像质量主观评分优于uCS-Cine，结果具有统计学意义(P＜0.05)。
基于压缩感知技术的uCS-Cine相较于常规standard-Cine在心功能分析以及图像质量主观评分方面无明显差异，且可以极大的缩短检查时间，提高检查成功率，具有较高的临床应用价值。
本刊刊出的所有论文不代表本刊编委会的观点，除非特别声明
心功能分析是心脏病学中最为重要的测量指标之一，其在所有心脏影像学检查中都是不可或缺的一部分，因为它被认为是最有力的治疗决策制定和预后评估的预测因子之一[1, 2]，其中心血管磁共振(cardiac magnetic resonance，CMR)被公认为测量左心室射血分数和左心室容积最准确的影像学检查方法之一[3]。CMR自20世纪80年代开始逐步应用于临床，以其优秀的软组织对比度、无电离辐射危害、多参数成像、以及可以评估心功能等优势，在心血管疾病的早期诊断、鉴别诊断以及评估病情严重程度与预后等方面均具有很大的应用价值。其中心脏电影成像是心功能评价的“金标准”，在临床具有广泛的应用[4]。常规心脏电影扫描需要患者多次屏气以获得全心短轴位心脏电影图像进行心功能分析，但部分患者诸如急性期心肌梗死介入治疗术后的患者通常屏气能力欠佳，因此导致检查失败的患者不在少数，所以CMR在临床中的应用具有一定限制。随着科学技术的发展，压缩感知(compressed sensing，CS)等快速成像技术的应用给磁共振成像带来了新的可能性[5, 6, 7]。应用压缩感知技术可以在牺牲一定图像质量的前提下，实现单次屏气全心短轴位心脏电影扫描，极大地缩短了心脏电影成像的时间，且可以获得与常规心脏电影成像基本相同的心功能分析结果，以达到诊断的目的[8, 9, 10, 11, 12, 13]。关于压缩感知心脏电影与传统心脏电影的对比，当前国内的研究较少，国外已经有了部分研究，但多数研究的实验对象为健康人志愿者，针对实际屏气条件不好的患者的研究较少。本研究纳入的研究对象均为ST段抬高型心肌梗死(ST-segment myocardial infarction，STEMI)的经皮冠状动脉介入治疗(percutaneous coronary intervention，PCI)术后患者，可以反映压缩感知心脏电影序列的实际应用价值，具有很高临床指导意义，下面笔者将就压缩感知心脏电影序列(uCS-Cine)与常规心脏电影序列(standard-Cine)在图像信噪比(signal to noise ratio，SNR)、伪影情况、能否满足诊断需要以及心功能分析结果等方面进行深入探讨。
本研究为回顾性研究，经过本院医学伦理委员会批准(批准文号：2020-LHKY-023-04)，经伦理委员会批准可免除受试者知情同意。选取30名STEMI的PCI术后患者，其中男性25例，女性5例，年龄范围30～74岁，平均年龄(54.23±10.73)岁，平均心率(67.33±8.39)次/min，在身体状况稳定后行CMR扫描评估心肌存活情况与计算心功能数值。排除标准：(1)身体况状不佳，无法屏气超过15 s；(2)频发性早搏或心率不齐(在20 s内发生超过2次心率不齐或早搏)；(3)幽闭恐惧症患者。
中国联影公司uMR 780 3.0 T超导型磁共振仪。12通道相控阵体线圈，24通道相控阵脊柱线圈。
患者仰卧于检查床，头先入，在患者前胸涂抹清洁膏以清洁皮肤，于左侧胸前区粘贴4枚磁共振专用电极片，连接心电导线与心电模块，将体线圈覆盖于前胸部。按流程进行呼吸训练以尽可能减少呼吸运动伪影对图像质量的影响。先使用Scout序列扫描心脏基本定位像，然后扫描uCS-Cine序列由心电门控触发一次屏气完成8层全心短轴位电影扫描，结束后让患者休息2 min以便恢复体力消除扫描顺序对研究结果的影响，最后扫描standard-Cine序列在心电门控的配合下分8次屏气完成8层全心短轴位电影扫描，具体参数见表1。
uCS-Cine和standard-Cine序列扫描参数
Imaging parameters of uCS-Cine and standard-Cine in the study
uCS-Cine和standard-Cine序列扫描参数
Imaging parameters of uCS-Cine and standard-Cine in the study
| 序列 | TR （ms） | TE （ms） | 层厚（mm） | 间隔（mm） | 层数 | 视野（mm） | 矩阵 | 采集时间（s） |
|---|---|---|---|---|---|---|---|---|
| uCS-Cine | 2.73 | 1.36 | 8 | 4 | 8 | 340×340 | 192×192 | 12.7 |
| standard-Cine | 2.82 | 1.30 | 8 | 4 | 8 | 340×340 | 224×224 | 150 |
使用联影后处理工作站(uWS-780)心功能分析软件自动识别左心室心内膜与心外膜，由2名有10年以上心血管影像诊断经验的医师独立对轮廓进行手动校正，计算获得uCS-Cine与standard-Cine的左室舒张末期容积(left ventricular end diastolic volume，LVEDV)，左室收缩末期容积(left ventricular end systolic volume，LVESV)，左室射血分数(left ventricular ejection fraction，LVEF)。
将uCS-Cine与standard-Cine序列各自拆分成8层(心尖层面为第1层，心底层面为第8层)，选取其中每层的收缩末期图像作为测量图像，心肌SNR=SI心肌/SD噪声，SI心肌测量于收缩末期室间隔区域的心肌信号值，ROI设定为圆形，大小10 mm2，SD噪声测量于图像两侧相位编码方向上的空白区域，ROI设定为圆形，大小10 mm2。心肌SNR数据由上述2名医师采用盲法独立测量得出。
对上述2序列的各8层图像，设计5分制评分表(表2)。由上述2名医师独立对图像各片段的伪影情况、心肌轮廓是否清晰，以及能否满足诊断需求进行主观评分，评分标准见表2。
图像质量5分制主观评价表
Five-point scale for subjective evaluation of image quality
图像质量5分制主观评价表
Five-point scale for subjective evaluation of image quality
| 分数 | 图像质量 | 具体描述 |
|---|---|---|
| 1 | 差 | 图像伪影非常大，心肌内外膜轮廓不清晰，无法满足诊断 要求 |
| 2 | 欠佳 | 图像伪影较大，心肌内外膜轮廓较模糊，难以达到诊断要求 |
| 3 | 一般 | 图像伪影尚可，心肌内外膜轮廓轻度模糊，基本达到诊断 要求 |
| 4 | 较好 | 图像伪影较少，心肌内外膜轮廓较清晰，达到诊断要求 |
| 5 | 最佳 | 图像无伪影，心肌内外膜轮廓清晰，满足诊断要求 |
将所有得到的实验数据采用SPSS 21.0进行统计学分析，以组内相关系数(interclass correlation coefficient，ICC)检验2名医师的心功能分析和心肌SNR结果的一致性，ICC＜0.40认为一致性较差，0.40≤ICC＜0.75认为一致性一般，ICC≥0.75认为一致性良好，以Kappa系数检验2名医师的图像质量主观评价结果的一致性，以Kappa≤0.20认为一致性较差，0.21＜Kappa≤0.40认为一致性一般，0.61＜Kappa≤0.80认为一致性较强，0.81＜Kappa≤1.00认为一致性强，应用Wilcoxon配对秩和检验对2种心脏电影序列的心功能分析、心肌SNR，以及图像质量主观评价结果进行比较，各数据均采用±s，以P＜0.05认为差异具有统计学意义。
上述2名医师对uCS-Cine测量所得心功能结果一致性良好(LVEF、LVESV、LVEDV的ICC值分别为0.96、0.97、0.96，P＜0.05)。2名医师对standard-Cine测量所得心功能结果一致性良好(LVEF、LVESV、LVEDV的ICC值分别为0.98、0.98、0.97，P＜0.05)。30例心肌梗死患者uCS-Cine与standard-Cine的LVEF、LVESV、LVEDV结果见表3。两者的LVEF与LVESV结果没有统计学意义(P＞0.05)，LVEDV结果standard-Cine稍大于uCS-Cine，结果具有统计学意义(P＜0.05)。
uCS-Cine与standard-Cine序列心功能分析结果(±s)
Cardiac function analysis results of uCS-Cine and standard-Cine sequences (±s)
uCS-Cine与standard-Cine序列心功能分析结果(±s)
Cardiac function analysis results of uCS-Cine and standard-Cine sequences (±s)
| 参数 | uCS-Cine | standard-Cine | z值 | P值 |
|---|---|---|---|---|
| LVEF | 51.44±12.00 | 52.06±11.49 | -1.90 | 0.06 |
| LVESV | 63.47±34.39 | 64.17±34.85 | -0.64 | 0.52 |
| LVEDV | 126.86±40.46 | 129.89±42.52 | -2.07 | 0.04 |
上述2名医师对uCS-Cine与standard-Cine测量所得心肌SNR结果一致性良好(uCS-Cine与standard-Cine的ICC值分别为0.78，0.81，P＜0.05)在uCS-Cine与standard-Cine序列各层面的收缩末期心肌SNR结果显示，在slice1-slice8层面，standard-Cine的心肌SNR均优于uCS-Cine，结果具有统计学意义(P＜0.05；表4)。
uCS-Cine与standard-Cine序列心肌SNR的结果比较(±s)
Quantitative and statistical analysis results for ardiac muscle SNR comparison of uCS-Cine and standard-Cine (±s)
uCS-Cine与standard-Cine序列心肌SNR的结果比较(±s)
Quantitative and statistical analysis results for ardiac muscle SNR comparison of uCS-Cine and standard-Cine (±s)
| 部位 | uCS-Cine | standard-Cine | z值 | P值 |
|---|---|---|---|---|
| Slice1 | 67.24±27.52 | 155.06±42.13 | -4.78 | 0.00 |
| Slice2 | 67.88±23.29 | 165.58±36.11 | -4.78 | 0.00 |
| Slice3 | 71.97±24.86 | 173.61±31.50 | -4.78 | 0.00 |
| Slice4 | 70.27±16.58 | 174.03±32.89 | -4.78 | 0.00 |
| Slice5 | 74.35±20.32 | 173.43±33.50 | -4.78 | 0.00 |
| Slice6 | 72.05±19.81 | 172.23±36.36 | -4.78 | 0.00 |
| Slice7 | 69.71±16.93 | 177.15±33.73 | -4.78 | 0.00 |
| Slice8 | 71.63±14.45 | 180.48±30.05 | -4.78 | 0.00 |

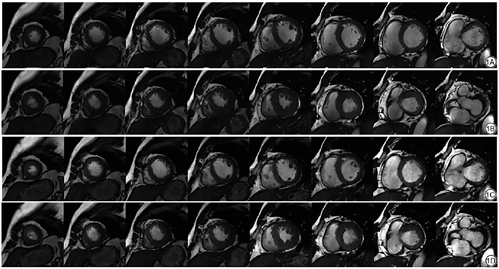

上述2名医师对uCS-Cine与standard-Cine的图像质量主观评价结果一致性强(uCS-Cine与standard-Cine的Kappa值分别为0.97，0.95，P＜0.05)。2序列图像质量主观评价结果显示，在slice1-slic6层面，图像质量评分没有统计学意义(P＞0.05)，在slice7-slice8层面，standard-Cine的图像质量主观评分优于uCS-Cine，结果具有统计学意义(P＜0.05；表5) (图1)。
uCS-Cine与standard-Cine序列图像质量主观评分结果(±s)
Quantitative and statistical analysis results for the subjective evaluation of image quality comparison of uCS-Cine and standard-Cine (±s)
uCS-Cine与standard-Cine序列图像质量主观评分结果(±s)
Quantitative and statistical analysis results for the subjective evaluation of image quality comparison of uCS-Cine and standard-Cine (±s)
| 部位 | uCS-Cine | standard-Cine | z值 | P值 |
|---|---|---|---|---|
| Slice1 | 4.53±0.57 | 4.53±0.50 | 0.00 | 1.00 |
| Slice2 | 4.76±0.43 | 4.73±0.45 | -0.26 | 0.80 |
| Slice3 | 4.77±0.43 | 4.80±0.41 | -0.58 | 0.76 |
| Slice4 | 4.87±0.34 | 4.93±0.25 | -1.00 | 0.32 |
| Slice5 | 4.83±0.38 | 4.87±0.43 | -0.45 | 0.66 |
| Slice6 | 4.73±0.45 | 4.87±0.35 | -1.41 | 0.16 |
| Slice7 | 4.47±0.68 | 4.80±0.41 | -2.67 | 0.01 |
| Slice8 | 4.37±0.62 | 4.73±0.45 | -2.67 | 0.01 |
这项回顾式研究表明，uCS-Cine与standard-Cine两序列的心功能分析结果具有较好的一致性。LVEF与LVESV的结果在standard-Cine与uCS-Cine两序列之间没有统计学意义，但是在LVEDV中，uCS-Cine的大小为(126.86±40.46) mL，standard-Cine为(129.89±42.52) mL，两者之间具有一定的统计学差异，P=0.04，根据以往研究，原因可能是采用压缩感知技术的心脏电影序列因为加速倍数较高，导致SNR降低[14, 15]，同时为了在一次屏气中完成全心短轴位扫描需要降低一定的空间分辨率，因此，心室血池中的肌小梁间隙可能无法很好地可视化，可能导致“较小”的心内膜轮廓[16]，在Vincenti等[17]的研究中，对21名健康志愿者和12名心脏病患者所组成的33名研究样本行标准心脏电影序列与压缩感知的心脏电影，结果显示LVEF、LVESV在两序列之间没有统计学差异，P=0.11，P=0.24，在LVEDV中具有明显统计学差异P＜0.001，与本实验结果一致。在Ma等［18］的研究中，对33名健康人志愿者分别进行常规的回顾式心脏电影序列与压缩感知的心脏电影序列，其LVEF、LVEDV、LVESV结果均没有统计学差异，P＞0.05，与本研究的结果部分相似，考虑到本研究针对的是STEMI的PCI术后患者，其屏气能力与健康人志愿者可能存在一定的差距，从而会对图像质量产生一定的影响，最终导致LVEDV结果的不同。
常规standard-Cine利用多个心动周期完成一层图像的k空间填充，通常一次屏气只能扫描1～2层图像，而压缩感知心脏电影序列为了加快图像采集速度，在数据采集过程中稀疏的填充k空间，然后利用压缩感知方法通过计算重建出图像，从而达到节省采集时间的目的，在本研究中uCS-Cine采用不相干亚采样，稀疏填充k空间，应用非线性迭代重建实现较高的加速倍数，只需2个心动周期就可以完成一层的心脏图像采集。但因为k空间稀疏填充，图像信息较少，所以SNR有一定程度的下降，会在一定程度上降低图像质量。在本研究中，slice1-slice8层面standard-Cine的心肌信噪比均高于uCS-Cine，P＜0.05，也与以往研究相符[19, 20]，但本研究显示SNR的下降对诊断产生的干扰较小，在本研究的图像质量主观评分中，2名诊断医生就2序列的图像质量评分显示，uCS-Cine与standard-Cine在心尖到心脏中部的slice1-slice6层面的图像质量主观评分没有统计学意义，P＞0.05，但是在靠近心脏基底部的slice7-slice8层面具有统计学意义，uCS-Cine的图像质量评分低于standard-Cine，P＜0.05。猜测原因为uCS-Cine由于k空间稀疏填充，除了会导致SNR的降低，由于图像信息较少，所以对于运动更加敏感，在心脏电影的扫描中，靠近心尖部的心肌运动相对简单，基本只有层面内心肌组织的收缩和舒张运动，但靠近心脏基底部的心肌由于心脏大血管的影响运动相对复杂，同时包含有层面内和层面间的运动，造成了uCS-Cine在心脏基底部的图像质量差于常规standard-Cine，但考虑到2序列所有层面的图像质量评分均大于4分，根据主观评分表显示两序列都可以达到诊断的要求，这一点与以往研究相符。在Tomoyuki等[21]等的研究中，对63例患者分别进行常规心脏电影成像与压缩感知心脏电影成像，其图像以5分制量表评分，5分为图像质量最好，大于3分则认为不会对诊断产生干扰，压缩感知心脏电影与常规心脏电影序列的评分分别为3.7±0.5和4.7±0.5，P＜0.05，压缩感知心脏电影序列图像质量评分低于常规心脏电影序列，但仍然可以满足诊断需求。在Vermersch等[22]的研究中，在2名放射科医生的图像质量主观评分中，压缩感知心脏电影序列的评分低于常规心脏电影序列，两者具有统计学意义，P＜0.05；但如果应用欧洲CMR客观评分标准[23]。则没有统计学意义，P=0.21。这说明压缩感知技术虽然会降低一定的图像质量，但对于诊断的影响较小。
uCS-Cine的采集时间仅为12.7 s，显著低于standard-Cine的150 s，扫描时间的缩短可以极大的提高检查的成功率，尤其是面对STEMI的PCI术后屏气能力欠佳的患者。本研究中所挑选的患者均经过前期呼吸训练，可以连续屏气8次完成常规standard-Cine扫描，但可以想象对于屏气能力不佳的患者，仅进行一次的屏气即可完成全心电影成像的uCS-Cine无疑是更好的选择。另外由于uCS-Cine屏气时间的缩短，对于心率异常，如频发早搏的患者，可以挑选心率稳定的时刻单次屏气完成心脏电影扫描，极大地节省扫描时间，提高检查的成功率。
本研究仍然具有的一定的局限性，首先，uCS-Cine在心脏基底部的图像质量不高，对靠近该区域的病变显示欠佳，且由于本研究的对象为STEMI的PCI术后患者，屏气能力不如健康人志愿者，所以对uCS-Cine的图像分辨率做了适当的降低以保证患者可以顺利在一次屏气下完成全心短轴位电影扫描，这可能会对uCS-Cine的图像质量评分产生一定的影响；其次，压缩感知技术需要大量的计算，对设备硬件要求较高，本研究所采用的uMR 780 3.0 T磁共振设备具有专门的光梭计算平台，但仍然需要近2分钟的时间重建图像，后续需要优化扫描流程以节省时间；最后，本研究中纳入的30例STEMI的PCI术后患者均经过前期呼吸训练且状态良好，对于相当数量的屏气能力差，状态不佳的患者，应用uCS-Cine技术能否进一步缩短屏气时间，甚至在自由呼吸状态下完成心脏电影成像，笔者将在后续的研究中继续探讨。
综上所述，基于压缩感知技术的uCS-Cine与常规standard-Cine在心功能分析以及图像质量主观评分方面无明显差异，且可以极大地缩短检查时间，提高检查成功率，具有较高的临床应用优势与价值。
