在正常人CT薄层影像数据基础上建立跟骨骨折Sanders分型的数字化仿真模型。
对1名既往无先天性足部病史及外伤史，常规体格检查和影像学检查排除足部异常病变，并同意参加研究项目的健康成年男性志愿者行足跟部64层螺旋CT扫描，采用Mimics 10.01软件进行断层影像(Dicom文件数据)分割处理，重建完整跟骨3D模型；基于Sanders分型原则，采用Mimics 10.01软件的"Simulation"模块对跟骨模型进行骨折造模并输出STL文件保存，将输出的模型通过Cult3D Designer软件的Web插件植入网页进行虚拟现实显示。
跟骨骨折的Sanders分型数字化仿真模型具有直观、立体和逼真的展示效果，而植入网页后的模型可进行任意方位和不同角度的观察。
数字化模型的建立有助于增强外科医生对跟骨骨折Sanders分型的准确理解，而基于Web的交互式虚拟现实技术可用于术前方案演练和远程会诊、教学。
版权归中华医学会所有。
未经授权，不得转载、摘编本刊文章，不得使用本刊的版式设计。
除非特别声明，本刊刊出的所有文章不代表中华医学会和本刊编委会的观点。
跟骨是人体最大的跗骨，跟骨骨折属于常见的骨折类型，占全部跗骨骨折的60%[1]，多由高能量的垂直压缩暴力所致。暴力造成的跟骨损伤往往涉及距下关节面及跟骨结节两部分结构，这也成为跟骨骨折临床分型的重要依据。跟骨骨折常见的分型包括Sanders分型、Essex-Lopresti分型以及根据关节内外骨折的解剖部位分型[2]。其中，Sanders分型基于冠状位CT图像对跟骨后关节面的损伤情况进行了详细的划分，这对于跟骨关节内骨折的治疗方法选择及预后的判断有着重要的意义。然而，由于跟骨形态不规则、CT图像层面的选取以及在判断移位程度上的主观偏差，这造成足踝外科医生对跟骨骨折Sanders分型的判断和理解存在着较大的难度，也是临床上跟骨关节内骨折治疗效果欠佳的一个重要原因[3]。随着医学成像技术的进步，3D重建技术的普及以及虚拟现实技术的出现为外科医生对骨折形态学分类的判断和理解提供了强有力的工具。在国内，已有学者对全身各骨折部位的形态学进行了数字化分类研究[4]，而跟骨骨折Sanders分型的数字化研究则未见报道。本研究拟基于CT图像数据利用3D重建技术构建跟骨骨折Sanders分型的数字化模型，并初步结合虚拟现实技术实现数字化骨折模型的网络整合，为提高跟骨骨折的诊疗水平、实现远程会诊及提高外科教学质量提供新的思路。
2014年1月选取1名健康成人男性志愿者，26岁。志愿者符合以下纳入标准：(1)既往无先天性足部病史及外伤史；(2)常规体格检查和影像学检查排除足部异常病变；(3)同意研究内容，并签署知情同意书。志愿者取平卧位，以踝关节平面以上到足舟骨平面以下为范围行64层螺旋CT平扫(层厚0.625 mm)，将CT扫描数据以Dicom文件格式刻录光盘输出保存。

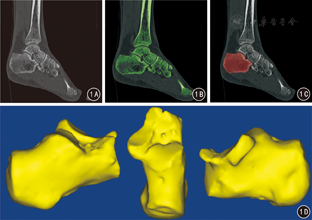

采用Mimics 10.01(Materialise公司)软件读取足部Dicom数据，根据体位对图像进行配准。利用骨组织与周边组织的灰度值差异进行阈值分割处理，获得扫描范围内全部骨骼的蒙板。利用"区域增长"功能把跟骨蒙板从全部骨组织中单独提取出来并生成新的蒙板，以此跟骨蒙板计算并建立跟骨的数字3D模型(图1)。
根据跟骨骨折Sanders分型的方法，以30°冠状位为参考平面，选取跟骨后关节面最宽处作为划分层面，从外向内以A、B、C 3条模拟骨折线将其分为4个等分区域，根据不同的组合形式划分出4部分骨折块。在Mimics 10.01软件中利用"Simulation"模块对完整跟骨按分型要求进行骨折造模，并对分割出来的3D骨折块进行平移或旋转操作，从而形成关节内骨折所具有的压缩、阶梯征和关节面分离等形态效果。将建立好的各型骨折模型以多方向视角进行截图保存并输出，进一步以STL文件格式输出整个模型信息以用于后续的Web网页整合。
将骨折模型STL文件装载到3Ds MAX 8.0软件(Autodesk公司)中，对各个部骨折块结构赋予伪彩，通过Cult3D Exporter插件输出到Cult3D Designer(Cycore公司)专用的C3D文件，并将文件导入Cult3D虚拟现实平台进行虚拟现实环境构建。采用Cult3D Designer编辑器内置的事件、动作与对象的关联功能进行虚拟现实交互设计，最后将项目保存为Cult3D Project工程文件，并将其嵌入到HTML网页文件中在网络上发布，实现3D模型在网络上共享、传输和虚拟现实交互。

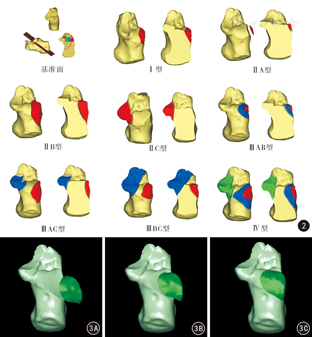

模拟骨折线切割、骨块移位和旋转等方式建立起后关节面形态各异的跟骨骨折Sanders分型模型(图2)。跟骨骨折的3D模型的各部位骨折分别采用不同色彩显示，在软件中能够直观清晰地显示各部位骨折特征及空间位置关系，并可进行任意缩放、旋转和空间参数测量，较传统2D CT冠状位观察更为直观，测量也更精确，这可为外科医生明确骨折分型以及选择合适的内固定方案提供可靠的依据。
